Hatta biriken nem ve toz partikülleri, valf ile silindirleri sessizce aşındırır ve beklenmedik duruşlara yol açar.
Bu riski önleyen ünite, hava şartlandırıcıdır. Filtre, regülatör ve yağlayıcıyı hattın girişinde bir araya getirir. Doğru seçim, pnömatik bileşenlerin ömrünü ve verimini doğrudan belirler.
Yanlış boyutlandırılmış bir ünite basınç düşümüne ve verim kaybına yol açar. Bu nedenle debi, basınç ve filtreleme değerleri baştan hesaplanmalıdır. Hydroport'un 40'ı aşkın sektöre uzanan uygulama birikimi, doğru boyutlandırmayı kolaylaştırır. 72 ülkeye yayılan ihracat tecrübesi ise farklı standartlara uyumu güçlendirir.
Hava Şartlandırıcı Nedir Ve Neden Gereklidir?

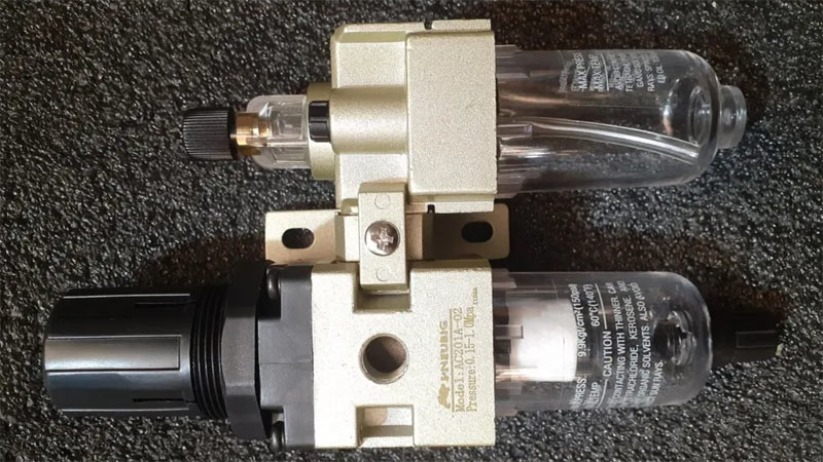

Hava şartlandırıcı, filtre-regülatör-yağlayıcı (FRL) bileşenlerinden oluşan bir ünitedir ve kompresörden gelen ham havayı işleyerek stabil basınca getirir. Bu sayede pnömatik valf ile silindirler tasarlandığı koşullarda çalışır. Ünite, hattaki su, yağ buharı ve toz partiküllerini tutar.
Neden gerekir sorusunun yanıtı bileşen ömrüdür. Şartlandırılmamış hava, sızdırmazlık elemanlarını aşındırır ve arıza sıklığını artırır. 40 sektörden gelen uygulamalarda bu ünite temel bir gerekliliktir. Festo, SMC ve Camozzi gibi markalar farklı kapasitelerde çözüm sunar.
- Filtre: havadaki su ve partikülleri ayırır
- Regülatör: hattı sabit ve ayarlı basınca getirir
- Yağlayıcı: hareketli bileşenlere kontrollü yağ verir
Doğru Boyutlandırma İçin Debi Ve Basınç Nasıl Belirlenir?
Boyutlandırmanın ilk adımı sistemin tükettiği hava debisini hesaplamaktır. Silindir çapları, çevrim hızı ve eş zamanlı çalışan bileşen sayısı toplam debiyi belirler. Ardından çalışma basıncı ve kabul edilebilir basınç düşümü değerlendirilir.
Debi ve basınç değerleri netleştikten sonra gövde boyutu ve bağlantı ölçüsü belirlenir. Bu aşamada mühendislik desteği, hatalı seçimin önüne geçer. Datasheet destekli bir teklif, kararı ölçülebilir verilere dayandırır.
Uygulamaya uygun bir çözüm için mühendislik destekli değerlendirme yapılmalı ve doğru kapasitede birhava şartlandırıcı seçilmelidir. Devre şeması ve hidrolik hesap içeren mühendislik teklifi, bu seçimi somut verilere bağlar.
- Sistemin toplam hava tüketimini (litre/dakika) hesaplayın
- Gerekli çalışma basıncını ve maksimum basınç düşümünü belirleyin
- Debiyi karşılayacak bağlantı ölçüsü ve gövde boyutunu seçin
Filtre Hassasiyeti Seçiminde Nelere Bakılır?
Filtre hassasiyeti, havanın temas ettiği sürecin toleransına göre belirlenir. Standart otomasyon hatlarında daha kaba kademe yeterliyken, hassas uygulamalarda ince mikron değerleri gerekir. Yanlış kademe hem tıkanma hem de yetersiz temizlik riski yaratır.
Boya, gıda ve ilaç hatlarında koalesans filtreler tercih edilir. Hydac ve Aignep gibi markalar farklı hassasiyet seçenekleri sağlar. Filtre kademesi kadar tahliye tipi ve gövde malzemesi de değerlendirilmelidir.
- Standart hatlarda 40 mikron genel amaçlı filtre
- Hassas otomasyonda 5 mikron ince filtre
- Kritik süreçlerde 0,01 mikron koalesans filtre
Bağlantı Ölçüsüne Göre Debi Kapasitesi Nasıl Değişir?
Bağlantı ölçüsü, ünitenin geçirebileceği maksimum debiyi belirleyen ana etkendir. Küçük çaplı bir bağlantı yüksek debide basınç düşümüne yol açar. Aşağıdaki tablo, yaygın ölçüler için tipik kapasite aralıklarını özetler.
Değerler uygulamaya ve ürün serisine göre değişebilir. Kesin kapasite için üretici datasheet bilgisi esas alınmalıdır. Geniş stok derinliği sayesinde Hydroport, farklı ölçüleri kısa sürede sahaya ulaştırır.
Bağlantı Ölçüsü | Tipik Debi Aralığı | Uygun Uygulama |
1/4 inç | Düşük debi | Tekli silindir ve küçük hatlar |
3/8 inç | Orta debi | Çoklu bileşenli otomasyon adası |
1/2 inç | Yüksek debi | Yoğun çevrimli ana hat |
3/4 inç ve üzeri | Çok yüksek debi | Merkezi dağıtım hattı |
Regülatör Basınç Ayar Aralığı Nasıl Seçilir?
Regülatör, hattaki dalgalanmalara rağmen çıkışı sabit basınçta tutar. Seçim yapılırken çalışma basıncı, ayar aralığının orta bölgesine denk gelmelidir. Aralığın uç noktalarında çalışmak hassasiyeti düşürür.
Manometreli modeller kurulum ve bakımda okuma kolaylığı sağlar. Parker ve Bosch Rexroth gibi markalar geniş ayar aralıklarında regülatör sunar. Kilitlemeli tip, ayarın istem dışı değişmesini önler.
Yağlama İhtiyacı Her Uygulamada Gerekli Mi?
Yağlama ihtiyacı, kullanılan bileşenlerin tipine ve çalışma sıklığına bağlıdır. Kalıcı yağlamalı modern silindirler ek yağ istemez. Yoğun çevrimli klasik bileşenlerde ise yağlayıcı ömrü uzatır.
Gıda ve ilaç gibi temiz hava gereken hatlarda yağlayıcı devre dışı bırakılır. Karar, üretici tavsiyesi ve süreç gereksinimiyle birlikte verilmelidir. Yanlış tercih erken aşınmaya neden olur.
- Kalıcı yağlamalı bileşenlerde yağlayıcısız grup
- Yoğun çevrimli klasik silindirlerde yağlayıcılı grup
- Temiz hava gereken hatlarda yağsız konfigürasyon
Marka Ve Yedek Parça Uyumu Neden Önemli?
Hava şartlandırıcı seçiminde marka uyumu, uzun vadeli bakım maliyetini doğrudan etkiler. Standart bağlantılı ve yaygın yedek parçalı seriler, servis sürecini kısaltır. Farklı markaların modüler yapısı gövde değişimini kolaylaştırır.
SMC, Festo, Camozzi ve Aignep gibi serilerde Hydroport, parça sürekliliğini güvence altına alır. Bu birikim, 40'tan fazla sektörde ve 72 ülkeye uzanan sevkiyatta sınanmıştır. Saha arızasında dört saatlik müdahale, üretim duruşunu belirgin biçimde kısaltır.
Sıkça Sorulan Sorular
FRL Ünitesi İle Hava Şartlandırıcı Arasında Fark Var Mı?
Pratikte iki terim genellikle birbirinin yerine geçer. FRL adı; filtre, regülatör ve yağlayıcı bileşenlerinin baş harflerinden oluşur. Hava şartlandırıcı ise bu grubu tanımlayan genel addır. Kimi hatlarda yağlayıcı çıkarılır ve yalnızca filtre-regülatör ikilisi kalır. İhtiyaç, bileşen sayısını belirler. Hydroport iki konfigürasyonu da sağlar.
Filtre Hassasiyeti Kaç Mikron Olmalı?
Standart pnömatik uygulamalarda 40 mikron filtre yeterli olur. Boya, gıda ve hassas otomasyon hatlarında 5 mikron veya daha ince kademe tercih edilir. Çok hassas işlemlerde 0,01 mikron koalesans filtre eklenir. Doğru değer, havanın temas ettiği süreç ve bileşen toleransına göre belirlenir. Hydac ve SMC gibi markalar farklı kademeler sunar.
Yağlayıcısız Hava Şartlandırıcı Tercih Edilebilir Mi?
Evet, birçok modern pnömatik bileşen kalıcı yağlamalı üretilir ve ek yağ istemez. Bu durumda yağlayıcısız filtre-regülatör grubu yeterlidir. Gıda ve ilaç gibi temiz hava gereken hatlarda yağ istenmez. Ancak yoğun çevrimli klasik silindirlerde yağlayıcı ömrü uzatır. Karar, üretici tavsiyesine ve çalışma sıklığına bağlıdır. Yanlış seçim erken aşınma yaratır.
Doğru Bağlantı Ölçüsü Nasıl Belirlenir?
Bağlantı ölçüsü, sistemin ihtiyaç duyduğu hava debisine göre seçilir. Düşük debili küçük hatlarda 1/4 inç yeterliyken, yüksek debide 1/2 inç veya daha büyük çap gerekir. Küçük ölçü, basınç düşümüne yol açar. Hydroport, debi hesabını mühendislik teklifi içinde yürüterek uygun ölçüyü belirler. Geniş stok sayesinde farklı çaplar kısa sürede temin edilir.
